PIC18F26K40 微控制器

PIC18F26K40 微控制器是一款功能强大的多功能设备，具有强大的安全性、多个通信接口和节能功能等一系列高级特性。它旨在满足高性能应用的需求，同时以低功耗运行，使其成为各种电子设计的可靠选择。

特征

• 专为高性能应用而设计
• 宽工作电压范围：1.8V 至 5.5V
• 64KB 闪存和 3.8KB SRAM
• 通讯接口：SPI、I2C、UART
• 12 位 ADC 模块，最多 38 个通道
• 具有多达 8 个通道的高速比较器模块
• 各种外设：PWM、ECCP、CLC
• 具有 PLL 和 31 kHz 低功耗振荡器的灵活时钟系统
• 高级安全功能：用于 AES、DES、3DES 加密/解密和内存保护的硬件加密引擎
• 低功耗特性：睡眠模式、打瞌睡模式
• 适用于具有功率受限要求的高性能应用

参数

• 中央处理器：8位
• 最大时钟频率：64 MHz
• 程序内存大小：64KB
• 数据内存大小：3.8KB
• 工作电压范围：1.8V 至 5.5V
• 温度范围：-40°C 至 +125°C
• 针数：28
• 模拟输入数量：最多 38 个
• 比较器数量：最多 8 个
• 通信接口：SPI、I2C、UART
• 外设：PWM、ECCP、CLC
• 中断源：最多 24 个
• 定时器模块：最多 4 个
• 看门狗定时器：有
• 掉电复位：是
• 低电压检测：是
• 在线调试器：是
• 硬件加密引擎：AES、DES、3DES加密/解密
• 内存保护：是
• 省电模式：睡眠模式、打瞌睡模式
• 封装类型：多种选择，包括 TQFP、SOIC 和 SSOP。

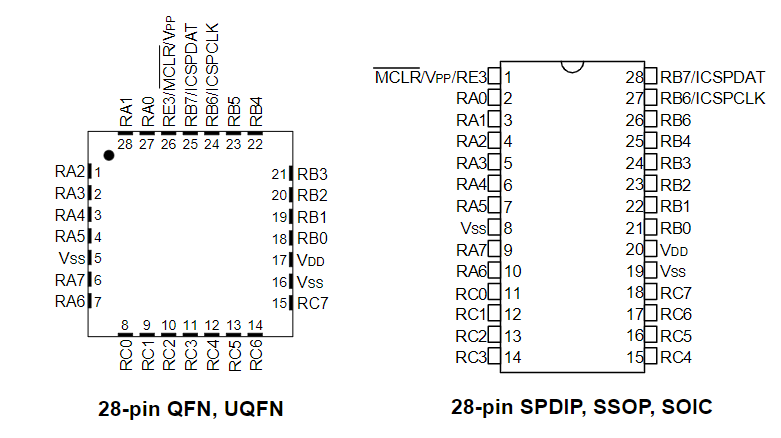

引脚配置

PIC18F26K40 微控制器采用 28 引脚封装，采用标准引脚排列配置。引脚排列成两排，每排14个引脚，引脚间距为0.1英寸。该微控制器具有一系列 I/O 引脚，包括用于输入和输出的通用引脚、模拟输入以及 SPI、I2C 和 UART 等通信接口。除了 I/O 引脚外，微控制器还具有用于 PWM 和 ECCP 模块等外围设备的专用引脚。PIC18F26K40 的引脚分配设计为各种应用提供了灵活性和多功能性，同时遵循易于使用的标准配置。

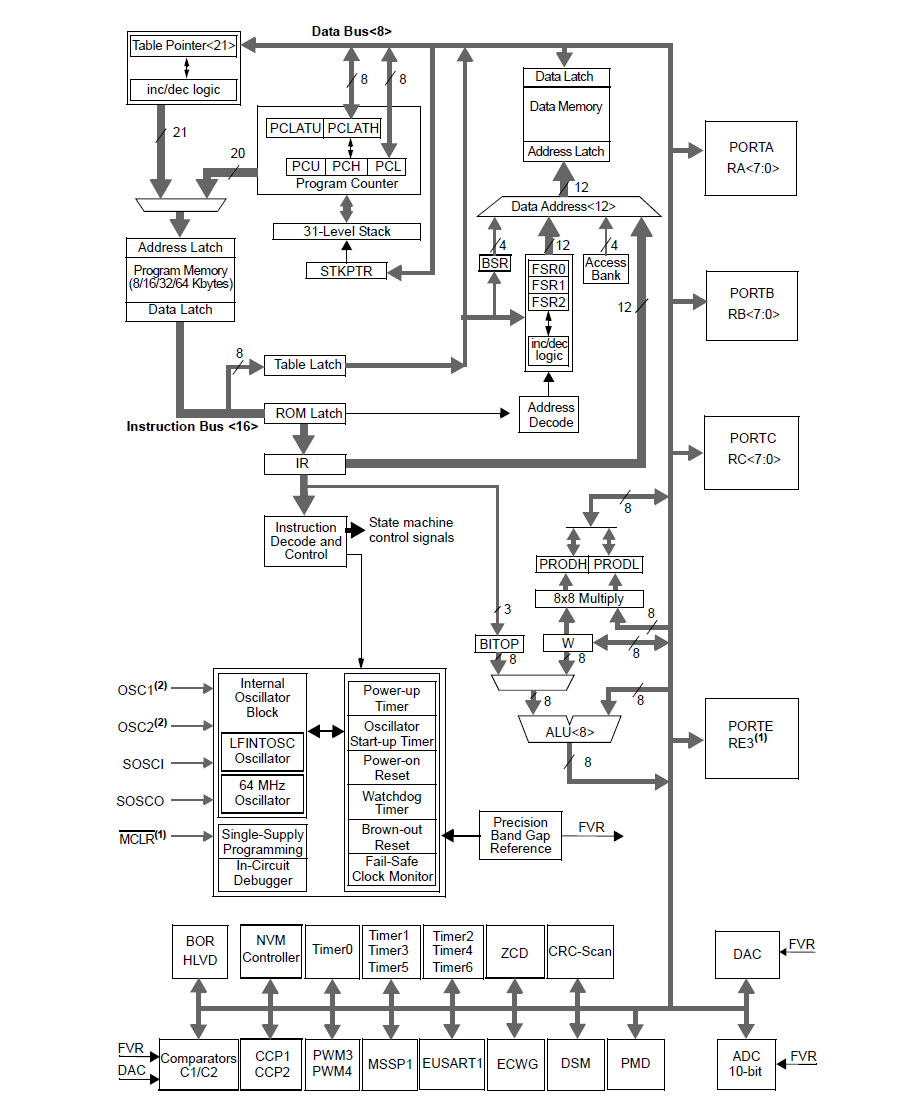

框架介绍

PIC18F26K40 微控制器的框图显示了构成该器件的关键功能块。其中包括功能强大的 CPU、一系列用于通信和计时的外围模块、全面的内存系统、灵活的时钟系统和高级安全功能。这些功能块使微控制器能够执行复杂的任务并准确高效地处理各种输入/输出操作。

PIC18F26K40单片机的编程

硬件设置

将按钮连接到微控制器的 GPIO 引脚，并将 LED 连接到另一个 GPIO 引脚。

创建一个新项目

在 MPLAB X IDE 中创建一个新项目并选择 PIC18F26K40 微控制器作为目标设备。配置项目设置，包括时钟频率、内存映射和外设配置。

编写 LED 代码

编写代码来初始化按钮和 LED 的 GPIO 引脚，并定义根据按钮状态打开和关闭 LED 的逻辑。下面是 XC8 C 中的示例代码片段：

编译代码

测试项目
